250 tys. zł oszczędności miesięcznie dzięki kompensacji mocy biernej

Sieci handlowe mogą ograniczyć koszty energii elektrycznej dzięki kompensacji mocy biernej. SPIE Building Solutions zamontowała około 250 kompensatorów w placówkach jednego z klientów. Przy założeniu średnich opłat za moc bierną na poziomie 1000 zł miesięcznie na sklep, potencjalne oszczędności wynoszą 250 tys. zł miesięcznie. Według firmy inwestycja zwraca się w ciągu kilku miesięcy.

Sklepy wykorzystują wiele urządzeń wpływających na parametry instalacji elektrycznej. Należą do nich oświetlenie LED, klimatyzacja, urządzenia chłodnicze, systemy kasowe i infrastruktura IT. Choć modernizacja wyposażenia często zmniejsza zużycie energii czynnej, może również zmieniać poziom mocy biernej. W efekcie na fakturach za energię pojawiają się dodatkowe opłaty.

Moc bierna w sklepach – skąd biorą się dodatkowe koszty?

Moc bierna jest potrzebna do działania wielu urządzeń elektrycznych, choć nie jest bezpośrednio zamieniana na pracę użyteczną. Jej nadmierny pobór lub oddawanie do sieci może powodować dodatkowe opłaty, zgodnie z warunkami rozliczeń z operatorem systemu dystrybucyjnego.

W placówkach handlowych występują zarówno obciążenia związane z mocą bierną indukcyjną, jak i pojemnościową. Pierwsza jest powiązana między innymi z pracą silników, sprężarek, wentylatorów i urządzeń chłodniczych. Druga może pojawiać się w instalacjach wykorzystujących oświetlenie LED, zasilacze, automatykę i sprzęt IT.

Na poziom mocy biernej wpływa również sposób użytkowania obiektu. Chłodnictwo może pracować przez całą dobę, natomiast oświetlenie, klimatyzacja i systemy kasowe są intensywniej wykorzystywane w godzinach otwarcia sklepu. Dlatego parametry instalacji zmieniają się w zależności od pory dnia, sezonu i liczby działających urządzeń.

Znaczenie mają także modernizacje. Zmiana rodzaju lub liczby odbiorników może wpłynąć na profil obciążenia instalacji. Z tego powodu po większych pracach warto ponownie sprawdzić jej parametry.

– Po każdej większej modernizacji warto ponownie sprawdzić parametry sieci. Pomiar analizatorem parametrów sieci pozwala ocenić jej pracę w różnych warunkach i ustalić, czy zmiana rodzaju lub liczby urządzeń wpłynęła na poziom mocy biernej – wyjaśnia Paweł Markiewicz, Project Manager w SPIE Building Solutions.

Kompensacja mocy biernej w sieciach handlowych

Pierwszym krokiem do ograniczenia opłat powinna być analiza faktur za energię elektryczną. Pozwala ona wskazać placówki generujące najwyższe koszty i oszacować potencjał oszczędności. Następnie warto przeprowadzić pomiary parametrów sieci. Poszczególne sklepy mogą bowiem różnić się wyposażeniem, godzinami pracy i charakterystyką obciążenia.

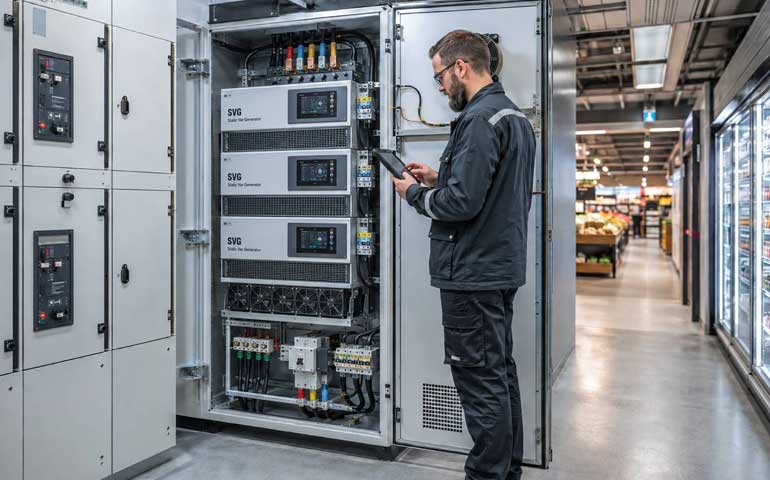

Na podstawie zebranych danych dobiera się odpowiedni układ kompensacji. SPIE Building Solutions wykorzystuje w tym celu między innymi urządzenia SVG (Static Var Generator), czyli statyczne generatory mocy biernej. Działają one automatycznie i dostosowują kompensację do bieżących warunków pracy instalacji.

Ważna jest również analiza jakości energii. Urządzenia energoelektroniczne mogą generować harmoniczne, czyli odkształcenia przebiegów napięcia i prądu. Wpływają one na pracę instalacji oraz dobór odpowiedniego rozwiązania kompensacyjnego. Dlatego projekt powinien uwzględniać nie tylko poziom mocy biernej, lecz także charakterystykę całego układu elektrycznego.

Po uruchomieniu kompensatora należy zweryfikować jego działanie i w razie potrzeby skorygować ustawienia. Pozwala to ocenić efekty wdrożenia oraz utrzymać skuteczność rozwiązania przy zmiennym obciążeniu sklepu.

250 kompensatorów i 250 tys. zł oszczędności miesięcznie

SPIE Building Solutions wdrożyła rozwiązanie u jednego z klientów zarządzających rozproszoną siecią placówek handlowych. Dotychczas zamontowano około 250 kompensatorów w takiej samej liczbie obiektów.

Przy założeniu, że miesięczne opłaty za moc bierną wynosiły średnio 1000 zł na placówkę, ich ograniczenie w 250 sklepach oznacza potencjalne oszczędności rzędu 250 tys. zł miesięcznie. To około 3 mln zł w skali roku, jeśli przyjęty poziom oszczędności utrzyma się przez 12 miesięcy.

Według SPIE Building Solutions wdrożenie przyniosło wyraźną redukcję kosztów eksploatacyjnych. Firma informuje również, że klient planuje objąć kompensacją kolejne placówki.

– Realizacja projektu dla klienta zarządzającego siecią obiektów rozproszonych jednoznacznie potwierdziła biznesowy sens inwestycji w nowoczesną kompensację mocy biernej. Montaż urządzeń przyniósł natychmiastową i wyraźną redukcję kosztów eksploatacyjnych, eliminując niemal w całości dotychczasowe opłaty – mówi Paweł Markiewicz.

Mniejsze opłaty bez zmian w pracy sklepów

Kompensacja mocy biernej pozwala ograniczyć dodatkowe koszty bez konieczności zmiany sposobu funkcjonowania placówki. Sklep nadal korzysta z tej samej infrastruktury, a jednocześnie może zmniejszyć obciążenie instalacji wynikające z przepływu mocy biernej.

Korzyści obejmują również ograniczenie strat energii w przewodach i transformatorach oraz lepsze wykorzystanie dostępnej mocy instalacji. Ma to znaczenie w obiektach, w których pojawiają się kolejne urządzenia chłodnicze, kasy samoobsługowe, systemy IT czy infrastruktura ładowania pojazdów elektrycznych.

Wnioski z przeprowadzonych wdrożeń można wykorzystać przy modernizacji istniejących sklepów i projektowaniu nowych placówek. Uwzględnienie parametrów mocy i jakości energii już na etapie doboru urządzeń pomaga ograniczyć ryzyko dodatkowych opłat.

Dla dużych sieci handlowych kompensacja mocy biernej może więc stać się stałym elementem zarządzania kosztami energii. Warunkiem jest jednak właściwa diagnoza instalacji i dopasowanie rozwiązania do rzeczywistych potrzeb poszczególnych obiektów.
