Dlaczego producenci paneli PV zalecają dedykowane rozwiązania?

Złącza PV w instalacjach fotowoltaicznych

Instalacje fotowoltaiczne projektowane są z myślą o długiej, bezawaryjnej pracy. Standardowy okres eksploatacji systemów PV często przekracza dziś 25 lat, dlatego każdy element instalacji – od modułów, przez przewody, aż po złącza – musi zapewniać stabilne parametry elektryczne oraz odporność na trudne warunki środowiskowe. Jednym z komponentów, który bywa niedoceniany na etapie projektowania są złącza fotowoltaiczne typu MC4.

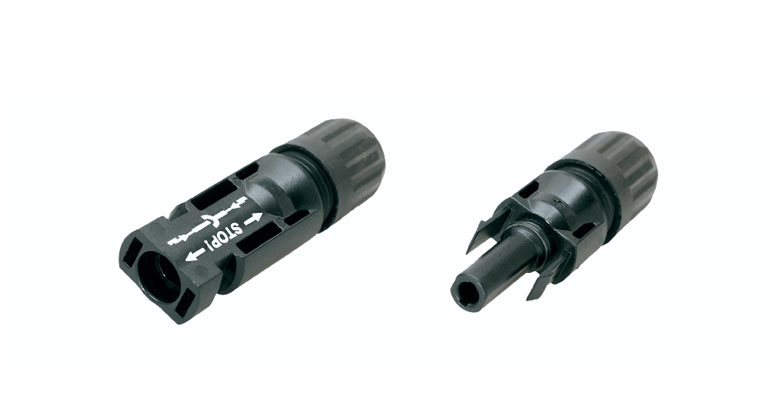

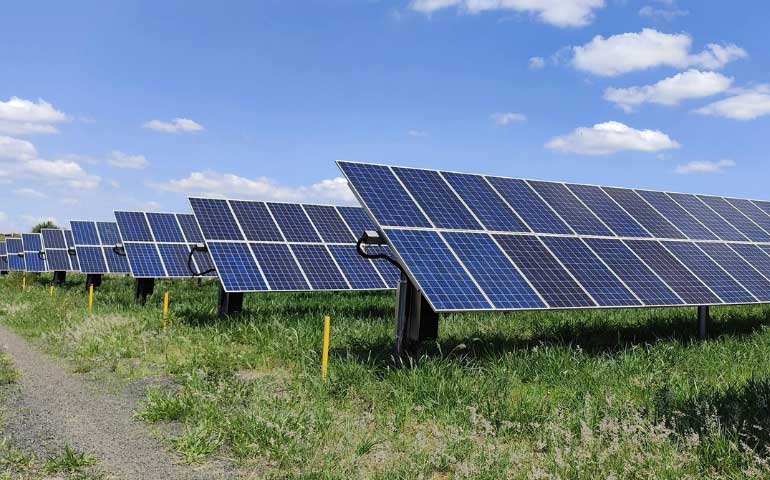

Złącza MC4 stały się rynkowym standardem i są stosowane w zdecydowanej większości instalacji – zarówno w małych systemach dachowych, jak i w dużych farmach PV. Ich popularność wynika z niezawodności, łatwości montażu oraz szerokiej kompatybilności z modułami dostępnymi na rynku. Choć są to niewielkie elementy instalacji, pełnią kluczową rolę. Odpowiadają bowiem za bezpieczne i trwałe połączenie modułów w stringi oraz ich podłączenie do falownika.

W instalacjach pracujących pod napięciem sięgającym nawet 1500 V DC każde połączenie elektryczne musi być wykonane w sposób zapewniający minimalną rezystancję styku. Pozwala to uniknąć przegrzewania się punktów połączeniowych oraz zapewnia pewne połączenie przewodu solarnego ze stykiem. Ma to kluczowe znaczenie dla zapobiegania łukowi elektrycznemu, zwarciom doziemnym oraz porażeniom prądem. Niewłaściwie dobrane lub niskiej jakości złącza mogą prowadzić do wzrostu oporu elektrycznego, lokalnego przegrzewania się połączeń, a w skrajnych przypadkach nawet do pożaru instalacji.

Dedykowane złącza PV zapewniają jakość połączenia

Producenci modułów fotowoltaicznych coraz częściej podkreślają w dokumentacji technicznej konieczność stosowania dedykowanych złączy lub komponentów zgodnych z określonym systemem połączeniowym. Wynika to z faktu, że nawet bardzo podobne wizualnie złącza różnych producentów mogą różnić się detalami konstrukcyjnymi i parametrami elektrycznymi. Niewielkie różnice w tolerancjach wymiarowych, sile docisku styków czy technologii wykonania mogą wpływać na jakość połączenia.

Jeśli styki nie pracują z odpowiednim naciskiem, wzrasta rezystancja przejścia, co prowadzi do dodatkowych strat energii oraz podwyższenia temperatury w miejscu połączenia. W praktyce instalacyjnej zdarzają się przypadki mieszania złączy różnych producentów. Na pierwszy rzut oka wydają się one kompatybilne – mają podobny kształt i system zatrzaskowy. Jednak producenci paneli PV wyraźnie wskazują, że takie rozwiązanie nie jest zalecane, a w niektórych przypadkach może skutkować ograniczeniem gwarancji na moduły. Wynika to z tego, że wiele problemów eksploatacyjnych w instalacjach PV związanych jest właśnie z nieprawidłowo wykonanymi połączeniami po stronie DC.

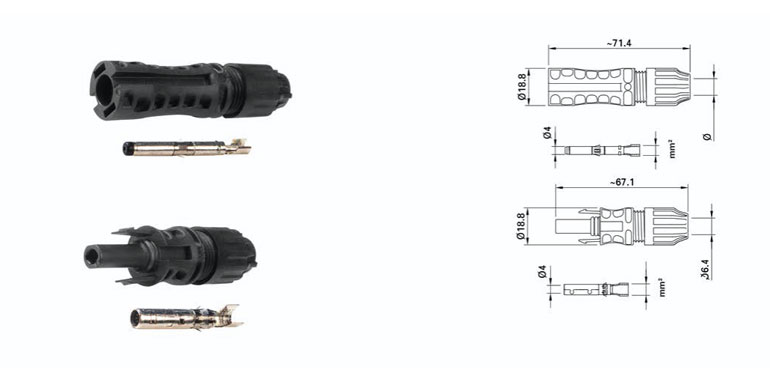

Złącza tego typu projektowane są z myślą o pracy w wymagających warunkach środowiskowych. Charakteryzują się wysokim stopniem szczelności IP67, co zapewnia skuteczną ochronę przed wodą i pyłem. Mogą pracować w szerokim zakresie temperatur: od –40°C do +90°C, dzięki czemu są przystosowane do wieloletniej eksploatacji na zewnątrz.

Ich parametry elektryczne umożliwiają pracę przy napięciu do 1500 V oraz prądach sięgających 45 A i 53 A dla przewodów o przekrojach 4 i 6 mm². Dodatkowo zastosowanie styków wykonanych z miedzi ocynowanej zapewnia niską rezystancję połączenia – poniżej 0,5 mΩ. W praktyce przekłada się to na stabilne i bezpieczne połączenie elektryczne, nawet w instalacjach o dużej mocy.

Z tego względu złącza MC4 należą obecnie do najczęściej stosowanych rozwiązań w instalacjach fotowoltaicznych. W ofercie dostępne są warianty męskie i żeńskie, przeznaczone do przewodów o przekrojach od 2,5 mm² do 10 mm², co pozwala na ich dopasowanie do wymagań konkretnej instalacji.

Doświadczenia rynkowe pokazują, że prawidłowy dobór komponentów połączeniowych ma bezpośredni wpływ na trwałość i bezpieczeństwo instalacji PV. Dlatego projektanci i instalatorzy coraz częściej zwracają uwagę nie tylko na moduły czy falowniki, lecz również na jakość kabli i złączy wykorzystywanych w systemie.

Choć złącza są jednym z najmniejszych elementów instalacji fotowoltaicznej, ich znaczenie dla prawidłowego funkcjonowania całego systemu jest bardzo duże. Stosowanie sprawdzonych, powszechnie stosowanych rozwiązań pozwala ograniczyć ryzyko awarii oraz zapewnić stabilną pracę instalacji przez wiele lat.

Więcej informacji na temat złączy oraz kabli do systemów PV dostępnych jest na stronie:
Kable i osprzęt kablowy w fotowoltaice – HELUKABEL

W przypadku pytań zapraszamy do kontaktu przez formularz kontaktowy.
