Nowe obudowy sterownicze firmy Rittal. Jak zamienić stare modele na nowsze?

05/03/2020

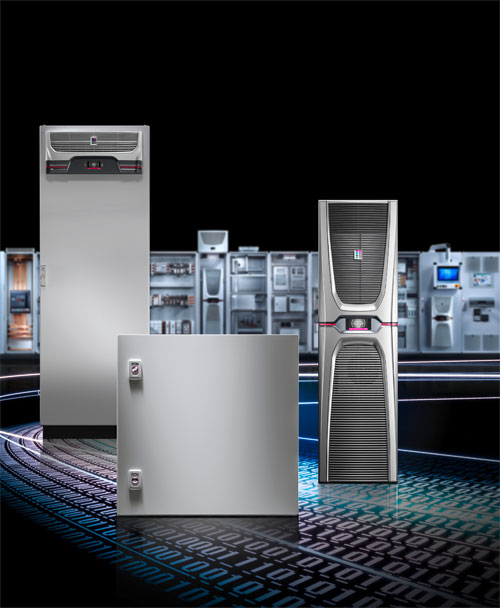

Rittal obudowy AX i KX

Zaprezentowane po raz pierwszy na targach Hannover Messe 2019 nowe obudowy sterownicze AX i KX firmy Rittal są już dostępne.

Firma Rittal wprowadziła do sprzedaży nowe obudowy sterownicze:

  • kompaktowe AX,
  • małogabarytowe KX.

Nowa generacja obudów ma wiele ulepszonych funkcji, które przynoszą nowe korzyści oraz wygodę przy montażu i codziennym korzystaniu. Projektanci Rittal skupili się przede wszystkim na ułatwieniu pracy konstruktorom.

Usprawnienia montażowe w obudowach Rittal

Do głównych usprawnień montażowych należą:

  • Osobne wyjmowanie wszystkich części płaskich – koniec z niepotrzebnym demontażem;
  • Montaż drzwi i zamków jest beznarzędziowy;
  • Uchwyt do montażu naściennego można montować do w pełni zabudowanych obudów od zewnątrz przy pełnym zachowaniu ochrony IP;
  • Wszystkie uchwyty wystające poza konstrukcję obudowy, można instalować w wybranym przez siebie momencie, co zmniejsza ryzyko uszkodzeń podczas transportu.

Nowe obudowy kompaktowe i małogabarytowe to nie tylko łatwiejszy i szybszy montaż, ale także większa elastyczność oraz wyższy poziom bezpieczeństwa. W porównaniu do poprzednich serii, powiększono wycięcie w podłodze. Dzięki modułowej konstrukcji, zoptymalizowanym wycięciom i większym płytom kołnierzowym, przestrzeń do przeprowadzania kabli powiększyła się aż o 1/3 w stosunku do poprzednich rozwiązań. Dodatkowe ułatwienie znajduje się także na ścianach bocznych. Posiadają one przetłoczenia, które umożliwiają łatwy oraz precyzyjny montaż szyn do zabudowy wewnętrznej. Dzięki zastosowaniu 25 mm siatki można wykorzystać akcesoria z systemu szaf sterowniczych VX25, np. lampy lub szyny montażowe.

Wymiary obudów

Obudowy sterownicze Kompakt AX dostępne są w głębokościach od 210 do 400 mm i w maksymalnej wielkości od 1000 x 1400 mm. Natomiast obudowy małogabarytowe KX o rozmiarach od 150 x 150 x 80 mm sprawdzą się przede wszystkim w sytuacji, gdy w skrzynkach zaciskowych lub magistralowych umieścimy niewielką liczbę komponentów.

Mimo większych możliwości zastosowania, jakie dają nowe obudowy, znacznie zmniejszyła się liczba komponentów i akcesoriów, a co się z tym wiąże – złożoność systemu!

Dostępne modele są wykonane zarówno z blachy stalowej, jak i ze stali nierdzewnej.

Jak w łatwy sposób zamienić stare modele na nowsze serie?

Projektanci Rittal przygotowali narzędzia, które znacznie uproszczą zamianę starych obudów AE na nową serię – małogabarytową KX i kompaktową AX. W wersji online dostępny jest np. asystent zamiany, który bazuje na programie Excel. Użytkownik może załadować na stronę daną listę części (np. z istniejącego już projektu), po czym otrzyma odpowiednio przekonwertowany wykaz z nowymi komponentami AX lub KX.

Dla użytkowników, którzy stosują oprogramowanie Eplan Data Portal, dostępna jest dodatkowa funkcja wykorzystująca koszyk zakupów. Wystarczy załadować kompletną listę części do koszyka, a w bazie danych artykułów zostaną udostępnione wszystkie komponenty Rittal wraz z odpowiednimi makrami dla nowych obudów. W ten sposób użytkownik oszczędza czas, pobierając wszystkie dane na raz, a nie pojedynczo dla każdego produktu osobno.

Rittal Configuration System – narzędzie do migracji

Dodatkowo za pomocą Rittal Configartion System można w prosty sposób zamienić obudowy na ich nową wersję. Konfigurator bazuje na zapisanych w formie elektronicznej regułach, a kontrola kompatybilności zapobiega wyświetlaniu błędnych lub niepasujących akcesoriów. Dane dotyczące obróbki mechanicznej, jak np. wycięcia dla wentylatorów filtrujących, zapisywane są bezpośrednio w Rittal Configuration System. Użytkownicy, którzy skonfigurowali już swoje projekty w ten sposób, mogą załadować dostępną konfigurację do nowego narzędzia do migracji. Po jego uruchomieniu system sygnalizacji świetlnej wyświetli informację zwrotną. Zielony kolor oznacza, że wszystkie wymagane komponenty zostały przeniesione do nowej konfiguracji. Kolor żółty oznacza, że użytkownik powinien sprawdzić konfigurację. Na przykładzie wycięć wygląda to następująco: jeśli wcześniej zostały umieszczone na środku drzwi, mogą się przesunąć ze względu na zmienione wymiary. Ostatni kolor – czerwony – oznacza, że podczas kontroli kompatybilności Rittal Configuration System wykryto problemy. Najczęściej dotyczą one niezgodności komponentów. Wystarczy kilka kliknięć myszką, aby skorygować konfigurację i ewentualnie ją uzupełnić. W ten sposób powstaje zarówno nowy model 3D kompaktowej obudowy AX lub małogabarytowej KX, jak i lista części oraz szablony obróbki dla obrabiarek mechanicznych.

Dostępne w sprzedaży od 1 marca 2020 roku!

Zobacz więcej informacji

Rittal

Fot. Rittal
